Xilinx FPGA的三种片上存储资源

2019-06-19 11:31 ? 次阅读
标签:百岁之好 dltt 太阳国际娱乐633

一. 概述

Xilinx FPGA有三种可以用来做片上存储(RAM,ROM等等)的资源,第一个就是Flip Flop;第二种就是SLICEM里面LUT;第三种就是Block RAMs资源。

在用Vivado建立工程的时候选择器件的时候就可以看到这些资源的多少。如下图所示。

Xilinx FPGA的三种片上存储资源

这里面的LUT资源是所有的LUT资源,包括SLICEL和SLICEM里面,如果大家想获得其中SLICEM的LUT资源多少,需要查看相关器件手册。如果大家想要了解底层,SLICEM中的LUT是如何形成RAM等资源的原理,大家可以回顾文章《初识FPGA CLB之LUT实现RAM》。

FlipFlop即触发器资源,一个FlipFlop即一个1bit的触发器。

不同系列的器件,一个Block RAMs的内存大小不一样。例如7系列的FPGA器件当中一个Block RAM的内存大小为36Kbits,然后一个Block RAM可以被配置成两个独立的18Kbits大小RAM。一个Block RAM同样也可以被配置成32Kx1,16Kx2,8Kx4,4Kx9,2Kx18,1Kx36,512x72大小的双端口RAM(例如8Kx4表示输入输出数据端口为4bit,每4bit一个地址,8K大小的地址)。

二. 不同资源的利用方式

不同的资源有对应的利用方式。

我们在Verilog里面定义的reg,在综合映射的时候就是映射成了FlipFlop资源。例如利用二维的reg去描述一个RAM,综合出来所利用的资源就是FlipFlop。

如下所示,定义了一个2维的存储空间mem,数据位宽为22(D_WL),地址大小为26(DEPTH)。

Xilinx FPGA的三种片上存储资源

上面的代码综合后利用的资源信息如下。可以看到上面我们定义的mem的大小为

D_WL*DEPTH=22*26=572bit

可以看到正好用了572个FF(FlipFlop)。

Xilinx FPGA的三种片上存储资源

如果想要利用SLICEM里面的LUT来做RAM/ROM,其例化方式可以在Vivado的Language Templates工具里面找到对应的方法。如下所示,对应的名字为Distributed RAM/ROM。可以看到有不同数据位宽的RAM/ROM的定义方法。

Xilinx FPGA的三种片上存储资源

如果想利用Block RAMs资源,其例化方式也可以在Vivado的Language Templates工具里面找到对应的方法。

Xilinx FPGA的三种片上存储资源

如果想形成内存更大的RAM/ROM,就需要例化多个上述基本的RAM/ROM,然后自己通过控制逻辑将他们组合起来。

技术专区

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

如何购买设备锁定许可证?

发表于 2019-06-19 11:09 ? 3次阅读
如何购买设备锁定许可证?

如何使用fpga实现数字基带中环路延时估计

基于FPGA芯片Stratix II EP2S60F672C4设计实现了数字基带预失真系统中的环路延...

发表于 2019-06-19 11:04 ? 10次阅读
如何使用fpga实现数字基带中环路延时估计

Xilinx FPGA的命名法

发表于 2019-06-19 11:03 ? 5次阅读
Xilinx FPGA的命名法

基于FPGA的PCI接口控制器的设计与实现

发表于 2019-06-19 10:55 ? 6次阅读
基于FPGA的PCI接口控制器的设计与实现

利用FPGA解决TMS320C54K/SDRAM的接口问题

发表于 2019-06-19 10:46 ? 11次阅读
利用FPGA解决TMS320C54K/SDRAM的接口问题

用FPGA实现DSP与液晶显示器的快速接口

发表于 2019-06-19 10:46 ? 6次阅读
用FPGA实现DSP与液晶显示器的快速接口

FPGA驱动VGA显示不正常

发表于 2019-06-19 10:34 ? 9次阅读
FPGA驱动VGA显示不正常

chipscope没有信号,warning说数据显示不完整,不知道原因

发表于 2019-06-19 10:27 ? 17次阅读
chipscope没有信号,warning说数据显示不完整,不知道原因

基于fpga和单片机的程控滤波器

以单片机和可编程逻辑器件(FPGA)为控制核心,设计了一个程控滤波器,实现了小信号程控放大、程控调整...

发表于 2019-06-19 10:26 ? 17次阅读
基于fpga和单片机的程控滤波器

FPGA报错,添加了时钟时序,还有这个报错怎么解决?

发表于 2019-06-19 10:08 ? 17次阅读
FPGA报错,添加了时钟时序,还有这个报错怎么解决?

基于fpga的过采样技术设计

过采样技术是数字信号处理者用来提高模数转换器(ADC)性能经常使用的方法之一,它通过减小量化噪声,提...

发表于 2019-06-19 09:55 ? 5次阅读
基于fpga的过采样技术设计

如何使用fpga做数字磁通传感器系统

针对传统磁通门信号处理电路中模拟元件的缺点,设计一种基于现场可编程门阵列(FPGA)的数字磁通门系统...

发表于 2019-06-19 09:21 ? 16次阅读
如何使用fpga做数字磁通传感器系统

寻找更快的CY8C4247LQI-BL483替代品

发表于 2019-06-19 15:58 ? 36次阅读
寻找更快的CY8C4247LQI-BL483替代品

谈谈FPGA设计的经验技巧

FPGA 设计者的这5项基本功不是孤立的,必须结合使用,才能完成一个完整的FPGA设计流程。反过来说...

发表于 2019-06-19 10:13 ? 247次阅读
谈谈FPGA设计的经验技巧

USB3.0控制芯片

发表于 2019-06-19 10:03 ? 52次阅读
USB3.0控制芯片

利用FPGA工具设置优化FPGA HLS设计

高层次的设计可以让设计以更简洁的方法捕捉,从而让错误更少,调试更轻松。然而,这种方法最受诟病的是对性...

发表于 2019-06-19 11:19 ? 83次阅读
利用FPGA工具设置优化FPGA HLS设计

数字电源模块在FPGA供电设计的应用

被广泛应用于各种产品,具有开发时间短、成本效益高以及灵活的现场重配置与升级等诸多优点。很多新型FPG...

发表于 2019-06-19 11:15 ? 359次阅读
数字电源模块在FPGA供电设计的应用

探析FPGA和ASIC的原理和区别

FPGA是可编程ASIC。 ASIC:专用集成电路,它是面向专门用途的电路,专门为一个用户设计和制造...

发表于 2019-06-19 09:58 ? 344次阅读
探析FPGA和ASIC的原理和区别

如何进行FPGA设计开发FPGA设计的经验技巧说...

大学时代第一次接触FPGA至今已有10多年的时间,至今记得当初第一次在EDA实验平台上完成数字秒表、...

发表于 2019-06-19 09:54 ? 355次阅读
如何进行FPGA设计开发FPGA设计的经验技巧说...

Altera发布其基于ARM的SoC FPGA系...

公司发布其基于ARM的SoC 系列产品,在单芯片中集成了28-nm Cyclone V和Arria ...

发表于 2019-06-19 09:50 ? 208次阅读
Altera发布其基于ARM的SoC FPGA系...

阐释数字电源模块如何满足FPGA的供电需求

瑞萨电子提供的PowerNavigator GUI软件可帮助用户加速电源设计、测试、定型和调试。用户...

发表于 2019-06-19 10:40 ? 358次阅读
阐释数字电源模块如何满足FPGA的供电需求

我们要学好FPGA必须掌握以下知识

四个字母Field(现场) Programmable(可编程) Gate(逻辑门) Array(阵列...

发表于 2019-06-19 15:59 ? 164次阅读
我们要学好FPGA必须掌握以下知识

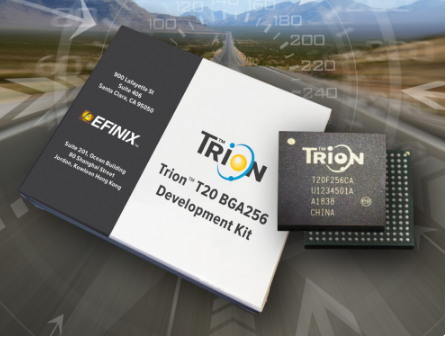

Efinix? 推出Trion? T20 FPG...

香港– 2019-06-19 – 可编程产品平台和技术创新企业Efinix?今天宣布提供Trion...

发表于 2019-06-19 15:50 ? 95次阅读
Efinix? 推出Trion? T20 FPG...

FPGA企业与大学生交流,产教结合助推人才培养

导读:人才是集成电路发展的根本,除了学校教育以外,企业的参与可以帮助学生快速理解市场需求,近日在南京...

发表于 2019-06-19 18:04 ? 1686次阅读
FPGA企业与大学生交流,产教结合助推人才培养

Achronix推出其第四代嵌入式FPGA产品

Achronix半导体公司推出其第四代嵌入式FPGA产品Speedcore Gen4 eFPGA I...

发表于 2019-06-19 17:28 ? 93次阅读
Achronix推出其第四代嵌入式FPGA产品

如何正确的划分51单片机中的RAM

51 单片机的 RAM 分为两个部分,一块是片内 RAM,一块是片外 RAM。标准 51 的片内 R...

发表于 2019-06-19 16:16 ? 80次阅读
如何正确的划分51单片机中的RAM

怎么监控FPGA内部的温度和电压变化情况

打开例程工程后,我们可以查看工程源代码和仿真TestBench来学习,对工程进行更详细的研究和IP核...

发表于 2019-06-19 11:33 ? 389次阅读
怎么监控FPGA内部的温度和电压变化情况

Xilinx A7芯片内部独立于逻辑单元的专用存...

本篇主要总结的是块状Memory(Block Memory),实际上就是FPGA内部独立于逻辑单元的...

发表于 2019-06-19 11:05 ? 90次阅读
Xilinx A7芯片内部独立于逻辑单元的专用存...

基于AXI总线的未知信号频率测量

这一节我们实现一个稍微复杂一点的功能——测量未知信号的频率,PS和PL通过AXI总线交互数据,实现我...

发表于 2019-06-19 11:00 ? 97次阅读
基于AXI总线的未知信号频率测量

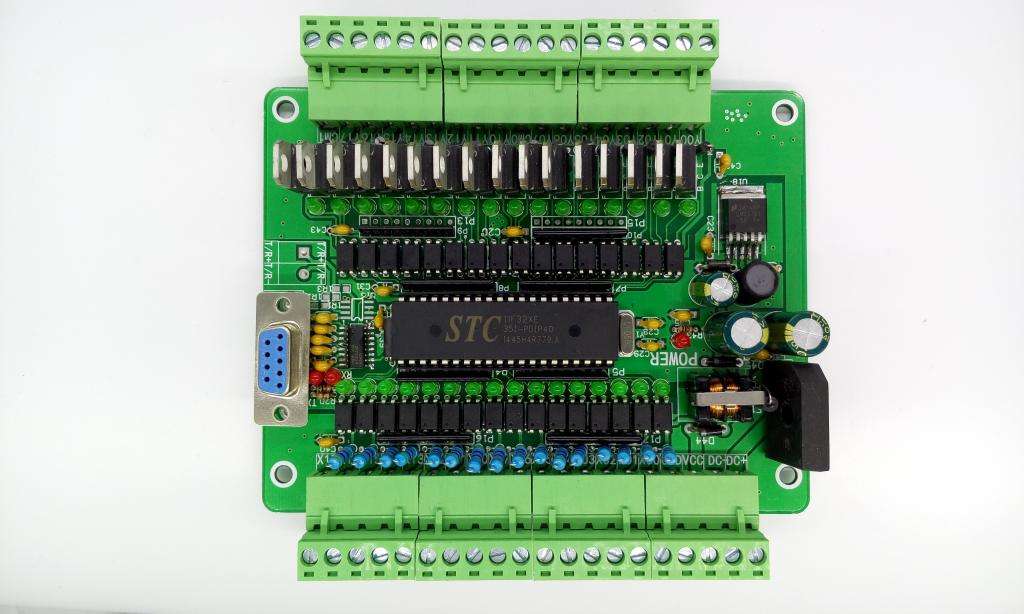

PLC如何模拟输入滤波十种方法详细资料介绍

1、限幅滤波法(又称程序判断滤波法)A、方法:根据经验判断,确定两次采样允许的最大偏差值(设为A)每...

发表于 2019-06-19 09:37 ? 279次阅读
PLC如何模拟输入滤波十种方法详细资料介绍

EDA实验之在FPGA上设计一个DDS模块

在FPGA上设计一个DDS模块,在DE0 开发板上运行,在FPGA芯片内部合成出数字波形即可。

发表于 2019-06-19 09:18 ? 124次阅读
EDA实验之在FPGA上设计一个DDS模块

采用LED光通信技术实现温度实时显示系统的设计

LED光通信,就是用LED光来实现无线通信,主要是靠发光二极管(LED)发出的高速亮灭闪烁信号来传输...

发表于 2019-06-19 08:21 ? 139次阅读
采用LED光通信技术实现温度实时显示系统的设计

从一个FPGA厂商转变为一个提供系统设计的厂商 ...

如今随着芯片工艺的演进,一方面我们看到芯片尺寸越来越小,性能越来越提升,另一方面集成度也在不断提高。...

发表于 2019-06-19 17:02 ? 252次阅读
从一个FPGA厂商转变为一个提供系统设计的厂商 ...

如果能在SoC中嵌入一个FPGA核心 那么芯片将...

人工智能是当下最火爆的话题。据说,与人工智能相关的市场规模十分巨大,是继PC市场、移动互联网市场之后...

发表于 2019-06-19 13:36 ? 157次阅读
如果能在SoC中嵌入一个FPGA核心 那么芯片将...

Microsemi Corporation推出了...

2019-06-19—— 在5G、机器学习和物联网(IoT)联合推动的新计算时代,嵌入式开发人员需要...

发表于 2019-06-19 16:27 ? 169次阅读
Microsemi Corporation推出了...

Xilinx推出可扩展处理平台架构 设计人员可同...

无论是汽车驾驶辅助、智能视频监控、工业自动化、航天与国防或是无线通信等终端应用,功能的日益复杂使得嵌...

发表于 2019-06-19 16:24 ? 131次阅读
Xilinx推出可扩展处理平台架构 设计人员可同...

AI芯片如果有罗马大道 必定归功可重构计算

在芯片架构设计领域中,可重构计算技术并非一项新的存在。20世纪60年代末,加利福尼亚大学的Gerai...

发表于 2019-06-19 08:44 ? 969次阅读
AI芯片如果有罗马大道 必定归功可重构计算

FPGA如何实现30倍的高性能计算

FPGA(Field Programmable Gate Array)现场可编程门阵列,作为AS...

发表于 2019-06-19 08:36 ? 350次阅读
FPGA如何实现30倍的高性能计算

站在FPGA的肩膀上 AI可重构芯片诞生

在芯片架构设计领域中,可重构计算技术并非一项新的存在。20世纪60年代末,加利福尼亚大学的Gerai...

发表于 2019-06-19 10:09 ? 575次阅读
站在FPGA的肩膀上 AI可重构芯片诞生

基于闪存FPGA的门阵列为设计带来更多灵活性

另一方面,在基于闪存的FPGA中,配置模式保存在芯片上的非易失性存储器单元,甚至电源被移除时,闪存单...

发表于 2019-06-19 10:24 ? 615次阅读
基于闪存FPGA的门阵列为设计带来更多灵活性

赛灵思推出全新系列的产品类型ACAP 媲美CPU...

当博通收购高通案遭到美国总统特朗普的阻止后,下一个被华尔街分析师看准的“目标”便锁定在圣何塞芯片厂商...

发表于 2019-06-19 10:47 ? 700次阅读
赛灵思推出全新系列的产品类型ACAP 媲美CPU...

xilinx FPGA bit 文件加密

当你的项目终于做完了,到了发布的关键节点,为了防止自己的心血被别人利用,最好对产品进行bit加密。 ...

发表于 2019-06-19 09:33 ? 312次阅读
xilinx FPGA bit 文件加密

赛灵思官方博客本周主打:云端时序收敛,高效可靠

Plunify Cloud 云平台为 FPGA 工程师极大地简化了使用云服务器的技术与安全要求。

发表于 2019-06-19 08:52 ? 329次阅读
赛灵思官方博客本周主打:云端时序收敛,高效可靠

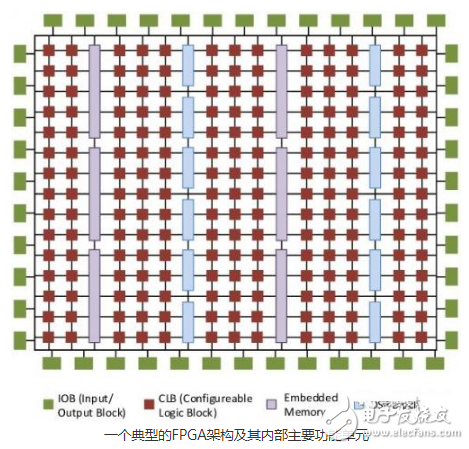

FPGA的几点重要总结

FPGA编程语言为何叫硬件描述语言? 硬件即FPGA硬件,硬件描述语言,也就自然地告诉...

发表于 2019-06-19 08:30 ? 400次阅读
FPGA的几点重要总结

Achronix半导体全面对接Speedcore...

该组项目将使研究机构和公司能够使用Achronix高性能Speedcore eFPGA技术快速构建低...

发表于 2019-06-19 08:25 ? 402次阅读
Achronix半导体全面对接Speedcore...

紫光国微参股科技创新型企业

11月27日,紫光国微在互动平台表示,科创板是科技型创新企业对接资本市场的良好渠道,公司也在关注具体...

发表于 2019-06-19 15:36 ? 628次阅读
紫光国微参股科技创新型企业

Kintex-7 FPGA连接DDR3存储器的接...

这展示了DDR3内存的Kintex-7 FPGA接口功能。

发表于 2019-06-19 06:23 ? 196次阅读
Kintex-7 FPGA连接DDR3存储器的接...

多模式数字控制,性能大升级

英特尔? Enpirion? 数字 PowerSoC 经过精心的定义、设计和验证,可满足 FPGA、...

发表于 2019-06-19 14:44 ? 310次阅读
多模式数字控制,性能大升级

华为携手赛灵思 展示400G以太网线卡原型

北京时间3月21日下午消息,一场由网络供应商华为和芯片制造商赛灵思(Xilinx)上周进行的展示,标...

发表于 2019-06-19 16:13 ? 389次阅读
华为携手赛灵思 展示400G以太网线卡原型

ARM崛起和后Altera时代 赛灵思的未来之路...

英特尔和Altera传出收购消息以后,分分合合好几次。导致我买的股票上涨了5美元,我奖励自己吃了一顿...

发表于 2019-06-19 16:05 ? 1193次阅读
ARM崛起和后Altera时代 赛灵思的未来之路...

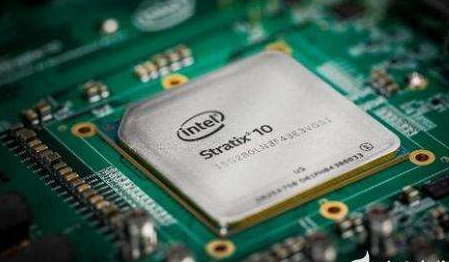

GPU跃升为领头羊 以FPGA为主的英特尔也加紧...
